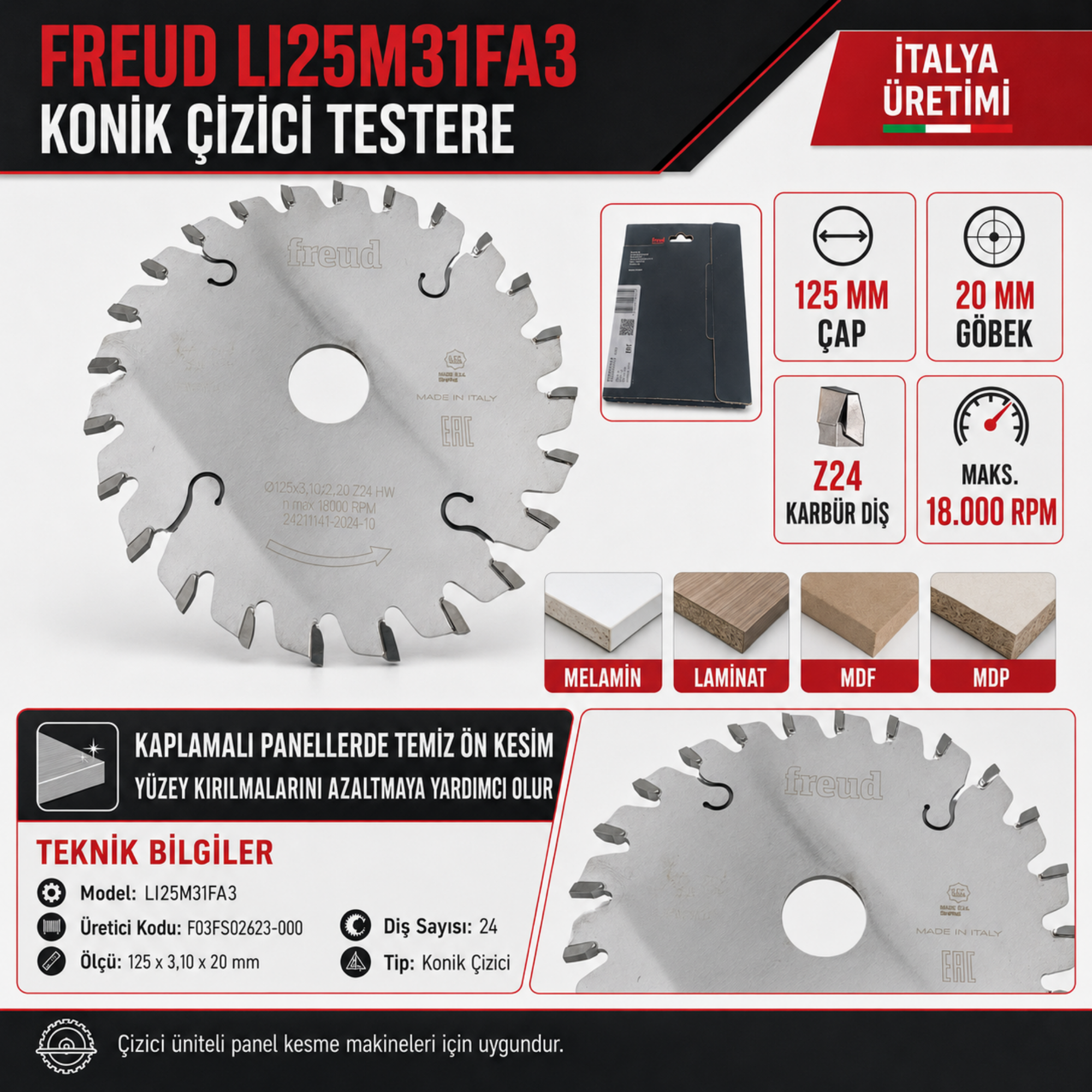

Freud LI25M31FA3 125x3,10x20 mm Z24 Konik Çizici Testere Bıçağı – İtalya Üretimi

Freud LI25M31FA3 konik çizici testere bıçağı; çift tarafı melamin, laminat veya benzeri yüzey malzemeleriyle kaplanmış MDF ve yonga levha panellerin ebatlanması sırasında oluşabilecek yüzey kırılmalarını azaltmak için geliştirilmiştir.

Çizici ünitesine sahip panel kesme makinelerinde ana testere bıçağından önce çalışarak panelin alt kaplama yüzeyinde kontrollü bir ön kesim kanalı oluşturur. Ana testere daha sonra hazırlanan bu kanal içerisinden ilerlediği için panelin alt yüzeyinde daha temiz, düzgün ve kontrollü kesim kenarları elde edilmesine yardımcı olur.

125 mm dış çapa, 20 mm göbek deliğine ve 24 adet HW sert metal dişe sahip olan ürünün kesim genişliği, konik diş geometrisi ve çizici yüksekliği sayesinde 3,1 mm ile 4,3 mm arasında ayarlanabilir.

Ürün Ne İşe Yarar?

Melamin ve laminat gibi yüzey malzemeleriyle kaplanmış paneller yalnızca ana testereyle kesildiğinde, özellikle panelin alt yüzeyinde küçük kırılmalar, kaplama kopmaları ve çapaklar meydana gelebilir.

Freud LI25M31FA3, ana kesimden hemen önce panelin alt kaplama katmanını kontrollü şekilde çizerek ana testerenin ilerleyeceği kesim hattını hazırlar.

Doğru ayarlandığında aşağıdaki avantajları sağlar:

• Kaplama yüzeyindeki kırılmaların azaltılmasına yardımcı olur.
• Panelin alt yüzeyinde daha temiz bir kesim kenarı oluşturur.
• Melamin ve laminat kaplamaların kopma riskini azaltır.
• Kenar bantlama öncesinde daha düzgün panel kenarları elde edilmesini destekler.
• Hatalı kesim nedeniyle oluşabilecek panel firesinin azaltılmasına katkı sağlar.
• Seri üretimde daha tutarlı kesim kalitesi elde edilmesini destekler.

Öne Çıkan Özellikler

• 125 mm dış çap
• 3,1–4,3 mm ayarlanabilir çizici kanal genişliği
• 2,2 mm testere gövde kalınlığı
• 20 mm göbek deliği
• 24 adet HW sert metal kesici diş
• 6° konik C-ATB diş geometrisi
• 0° kanca açısı
• Azami 18.000 dev/dak çalışma sınırı
• Silver I.C.E. kaplamalı gövde
• Dikey ayarla değiştirilebilen kesim genişliği
• Çift tarafı kaplamalı paneller için ön çizme işlemi
• Panhans ve Schelling makineleri için katalog uyumluluğu
• Profesyonel panel işleme uygulamalarına uygun yapı
• İtalya üretimi

Teknik Özellikler

Konik Diş Geometrisi ve Ayarlanabilir Kesim Genişliği

LI25M31FA3 modelinin en önemli özelliği, konik biçimde taşlanmış kesici dişleridir. Bıçağın makine üzerindeki çalışma yüksekliği değiştirildiğinde panelle temas eden diş bölümü de değişir. Böylece çizici testerenin oluşturduğu kanal genişliği ana testere bıçağına göre hassas biçimde ayarlanabilir.

Doğru çizici ayarının önemi:

• Çizici kanal ana testere kanalından dar kalırsa panelin alt yüzeyinde kırılma oluşabilir.
• Kanal gereğinden geniş ayarlanırsa kesim kenarında basamak veya iz meydana gelebilir.
• Doğru eşleştirildiğinde ana testere, çizici kanal içerisinden ilerler.
• Seri üretime geçmeden önce deneme paneli üzerinde kontrol kesimi yapılmalıdır.

6° Konik C-ATB Diş Geometrisi

Üründe HW H00XA kalite sert metalden üretilmiş, dönüşümlü eğimli ve 6° konik taşlanmış kesici dişler bulunur. Bu özel geometri, kaplamalı panel yüzeyinde kontrollü bir ön kesim kanalı oluşturulmasına ve kanal genişliğinin bıçak yüksekliğiyle ayarlanmasına olanak tanır.

Teknik katalogdaki kanca açısı 0°’dir. Bu değer, 6° konik diş geometrisinden farklı bir teknik özelliktir. Dişin 6° konik yapısı kanal genişliği ayarını, 0° kanca açısı ise panel yüzeyiyle kontrollü teması destekler.

Silver I.C.E. Kaplama

Freud’un Silver I.C.E. yüzey teknolojisi, çalışma sırasında testere gövdesinin daha temiz ve serin kalmasına yardımcı olur. Kaplama; reçine, yapıştırıcı ve panel kalıntılarının gövde üzerinde birikmesini azaltmaya katkı sağlar.

• Çalışma sıcaklığının kontrol edilmesini destekler.
• Reçine ve işleme kalıntılarının birikmesini azaltmaya yardımcı olur.
• Testere gövdesinin temizlenmesini kolaylaştırır.
• Korozyona karşı ilave yüzey koruması sağlar.
• Düzenli bakımla birlikte kesim performansının korunmasına katkıda bulunur.

Uygun Olduğu Malzemeler

Freud LI25M31FA3, özellikle çift tarafı kaplamalı panel yüzeylerinin ana kesimden önce çizilmesi için uygundur.

• Melamin kaplı MDF
• Melamin kaplı yonga levha
• Suntalam
• Çift tarafı melamin kaplı paneller
• Laminat kaplı MDF
• Laminat kaplı yonga levha
• Çift tarafı laminat kaplı paneller
• Kaplamalı kontrplak
• Ahşap kaplamalı paneller
• Mobilya üretiminde kullanılan benzeri kaplamalı levhalar

Makine Uyumluluğu

Freud teknik kataloğunda LI25M31FA3 modeli, Panhans ve Schelling makineleri için listelenmektedir. Bunun dışında bir makinede kullanılacaksa makine üreticisinin teknik onayı alınmalı ve aşağıdaki değerlerin tamamı kontrol edilmelidir:

• 125 mm çizici bıçak çapı
• 20 mm çizici mili
• 3,1–4,3 mm ayarlanabilir kesim genişliği
• Dikey çizici yükseklik ayarı
• 18.000 dev/dak sınırını aşmayan çalışma devri
• Uygun flanş ve sıkıştırma sistemi
• Doğru dönüş yönü
• Ana testereyle aynı kesim hattına ayarlanabilme

Yalnızca dış çap ve göbek deliğinin uygun olması yeterli değildir. Çizici ünitesinin dikey ayar yapabilmesi ve ana testere kanal genişliğiyle doğru şekilde eşleştirilebilmesi gerekir.

Kullanım Alanları

• Mobilya üretim atölyeleri
• Panel ebatlama işletmeleri
• Mutfak ve banyo dolabı üretimi
• Gardırop ve vestiyer üretimi
• Modüler mobilya imalatı
• Ofis mobilyası üretimi
• Mağaza dekorasyon ürünleri imalatı
• Seri üretim yapan mobilya fabrikaları
• Profesyonel panel işleme tesisleri

Montaj ve Ayar Bilgileri

1. Montajdan önce makinenin elektrik bağlantısını tamamen kesin.
2. Makinenin 125 mm çizici bıçak çapını desteklediğini kontrol edin.
3. Çizici milinin 20 mm göbek deliğiyle uyumlu olduğunu doğrulayın.
4. Bıçak üzerindeki dönüş yönüyle makinenin dönüş yönünü eşleştirin.
5. Flanş yüzeylerinin temiz, düzgün ve hasarsız olduğundan emin olun.
6. Bıçağı mile zorlamadan ve boşluk oluşturmayacak şekilde yerleştirin.
7. Çizici bıçağı ana testereyle aynı kesim hattına getirin.
8. Çizici kanal genişliğini ana testerenin gerçek kesim genişliğine göre ayarlayın.
9. Seri üretime başlamadan önce deneme panelinde kontrol kesimi gerçekleştirin.
10. Kesim sonucuna göre yükseklik ve hizalama ayarını tekrar kontrol edin.

Güvenli Kullanım Uyarıları

Bakım ve Temizlik

Kullanım sırasında bıçak üzerinde oluşan reçine, yapıştırıcı ve panel kalıntıları düzenli olarak temizlenmelidir. Sert metal dişlere ve Silver I.C.E. kaplamaya zarar vermeyen uygun testere temizleme ürünleri tercih edilmelidir.

Metal yüzeyi aşındırabilecek sert kimyasallar, tel fırçalar ve kontrolsüz mekanik uygulamalar kullanılmamalıdır. Temizlik sonrasında bıçak tamamen kurutulmalı ve darbeye karşı korunaklı bir yerde saklanmalıdır.

Paket İçeriği

• 1 adet Freud LI25M31FA3 konik çizici testere bıçağı
• Orijinal Freud ürün ambalajı

Ana testere bıçağı, makine, flanş, redüksiyon bileziği ve diğer aksesuarlar paket içeriğine dahil değildir.

Sık Sorulan Sorular

Bu ürün ana kesim testere bıçağı mıdır?

Hayır. Bu ürün ana testere bıçağından önce çalışan, panelin alt kaplama yüzeyini çizen konik çizici testere bıçağıdır.

Kesim genişliği kaç milimetredir?

Kesim genişliği sabit değildir. Bıçağın çalışma yüksekliğine bağlı olarak 3,1 mm ile 4,3 mm arasında ayarlanabilir.

Bıçak yüksekliği değiştiğinde kesim genişliği nasıl değişir?

Bıçak yüksekliği her 1 mm artırıldığında çizici kanal yaklaşık 0,25 mm genişler.

Ürün kaç dişlidir?

Ürün 24 dişlidir. Z24 işareti kesici diş sayısını ifade eder.

Göbek deliği kaç milimetredir?

Ürünün göbek deliği 20 mm’dir.

Azami çalışma devri nedir?

Azami çalışma hızı 18.000 dev/dak değeridir ve kesinlikle aşılmamalıdır.

Ürün hangi makineler için listelenmektedir?

Freud teknik kataloğunda bu model Panhans ve Schelling makineleri için listelenmektedir. Diğer makinelerde kullanılmadan önce tüm teknik ölçüler ve dikey ayar uyumluluğu kontrol edilmelidir.

Ürün bilenebilir mi?

HW sert metal dişler, konik diş geometrisini koruyabilen profesyonel testere bileme servislerinde bilenebilir.

Freud LI25M31FA3

Freud LI25M31FA3; çift tarafı kaplamalı panellerde temiz kesim, hassas çizme ve profesyonel üretim kalitesi hedefleyen işletmeler için geliştirilmiş özel bir konik çizici testere bıçağıdır.

125 mm dış çapı, 20 mm göbek deliği, 24 adet HW sert metal dişi ve 3,1–4,3 mm ayarlanabilir kesim genişliği sayesinde ana testere bıçağının kesim kanalına hassas şekilde uyarlanabilir.

Doğru makine, uygun ana testere ve hassas çizici ayarıyla kullanıldığında melamin, laminat ve benzeri kaplamalı panellerde daha temiz kenarlar, daha az yüzey kırılması ve daha düzenli üretim sonuçları elde edilmesini destekler.
